水泥基渗透结晶防水涂料
水泥基渗透结晶型防水材料是一种可透气、渗透活化物质的灰色粉状高科技产品。它是水泥、精细石英砂及多种活性化学成份配制而成的。与水作用后，材料中含有的活性化学物质通过载体水向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，堵塞毛细孔道，从而使混凝土致密、防水。
二、技术性能
GB 18445-2012《水泥基渗透结晶型防水材料》
序号 | 试 验 项 目 | 性能指标 | |||
1 | 外观 | 均匀、无结块 | |||
2 | 含水率/% | ≤1.5 | |||
3 | 细度，0.63mm筛余，% | ≤5 | |||
4 | 氯离子含量，% | ≤0.10 | |||
5 | 施工性 | 加水搅拌后 | 刮涂无障碍 | ||
20min | 刮涂无障碍 | ||||
6 | 抗折强度，MPa | 28d | ≥2.8 | ||
7 | 抗压强度，MPa | 28d | ≥15.0 | ||
8 | 湿基面粘结强度，MPa | 28d | ≥1.0 | ||
9 | 砂浆抗渗性能 | 抗渗压力比（带涂层），% | 28d | ≥250 | |
抗渗压力比（去除涂层），% | 28d | ≥175 | |||
10 | 混凝土抗渗性能 | 抗渗压力比（带涂层），% | 28d | ≥250 | |
抗渗压力比（去除涂层），% | 28d | ≥175 | |||
带涂层混凝土的第二次抗渗压力，MPa | 56d | ≥0.8 | |||
三、产品特性
1： 无味。
2：可与水拌合刷涂或喷涂于混凝土表面，亦可将其以干粉撒覆并压入未凝固的混凝土表面。
3： 防水层具有不怕磕碰，能承受外力作用。
4：具有细微裂缝的自愈能力。
5： 产品施工简单，操作方便。
四、应用范围
水泥基渗透结晶型防水材料主要应用于混凝土结构表面的防水施工，结构开裂、渗水点、孔洞的堵漏施工，地铁车站、地下连续墙、隧道、涵洞、水库大坝的防水和堵漏施工，工业与民用地下室、屋面、厕、浴间混凝土建筑设施的所有水泥基面的防水施工，以及混建筑设施的所有水泥结构弊病维修。

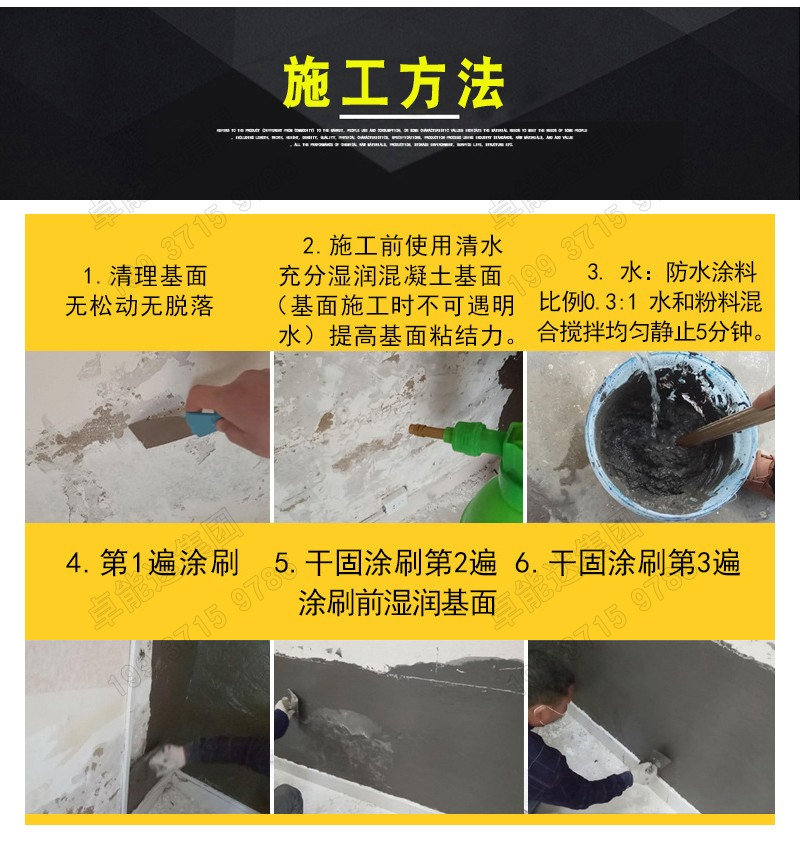

五、施工方法
1、涂刷法：先将水泥基渗透结晶型防水材料与清水按4：1的质量比，用机械进行混合，搅拌均匀形成粘稠状；然后将配制好的涂料分二遍涂刷在已经处理好，并已预湿的混凝土表面上。涂刷第二遍涂层可在一遍涂层仍潮湿时进行涂刷。
2、刮涂法：同上配法，将配制好的涂料分二遍均匀刮涂。
3、随撒法：当浇筑的混凝土初凝时，将水泥基渗透结晶型防水材料均匀地撒在混凝土表面，随即用木抹子或磨光机进行压光处理。
4、用量涂料用量为1.0-1.2kg/ m2，涂层厚度应大于0.8mm。
六、注意事项
1、在室外例如阳光下，湿度低，切勿让浆料干掉。如见干燥，应立即喷水一遍。
2、大面积办法是分区做，浆料勿调太多；
3、此方法适合于所有维修刮涂加水量0.3~0.35，滚涂0.4~0.45,加水量是30-40% 建议33%
扫码加微信咨询
Copyright© 南昌卓能达建筑材料有限公司 备案号：赣ICP备2024023039号-1 地址：江西省南昌市南昌县武阳镇武阳工业园兴武路169号 技术支持：
